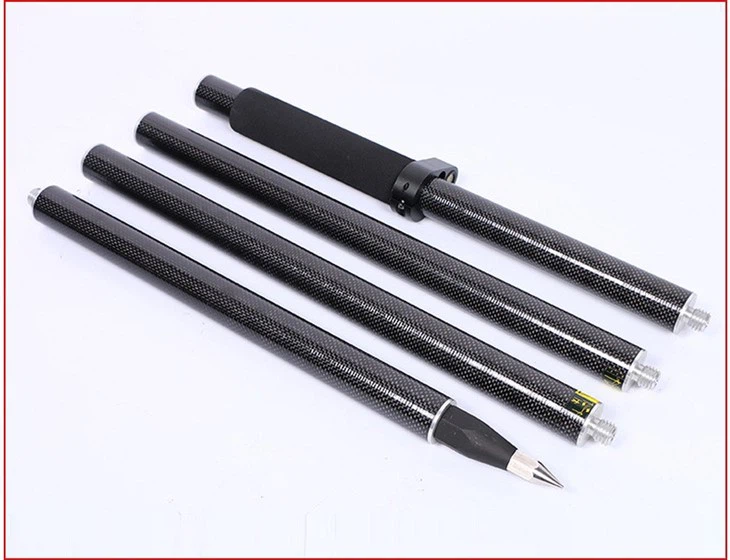

Prism rod

Ниже приведен конкретный метод изготовления вертикального стержня призмы из углеродного волокна.

1. Нарисуйте знак «+» в точке С и установите нижний кончик центрирующего стержня в точке С. Не перемещайте его в течение всего осмотра. Две опоры e и f соответственно опираются на точки E и F на поперечной линии. Отрегулируйте длину e и f так, чтобы центрирующий стержень Круглый пузырь уровня находился по центру.

2. Выровняйте инструмент в точке А недалеко от перекрестия. Используйте центр перекрестия, чтобы нацелиться на точку C. Зафиксируйте маховик горизонтального тормоза пальцами ног. Поднимите зрительную трубу так, чтобы верхняя часть центрирующего стержня D находилась рядом с горизонтальной проволокой. Управляйте центрирующим стержнем. Вытягивайте и втягивайте ножку e только для перемещения D влево и вправо к центру визирного перекрестия. В это время обе точки C и D должны находиться на центральной линии перекрестия.

3. Поместите инструмент в точку B на другой поперечной линии и используйте тот же метод. В это время выдвигайте и втягивайте ножку f только для того, чтобы точка D центрирующего стержня совпала с центральной линией перекрестия в точке C.

4. После того, как инструмент был откалиброван в двух точках AB, центрирующий стержень стал вертикальным. Если пузырек круглого уровня на стержне в это время отклоняется от центра, отрегулируйте три корректирующих винта под круглым уровнем, чтобы центрировать пузырек.

5. Еще раз проверьте, пока центрирующий стержень не станет вертикальным в обоих направлениях и круглый пузырек не окажется по центру.

Преимущества призматического стержня из углеродного волокна

В дополнение к известной хорошей жесткости и меньшему прогибу, стержни призмы из углеродного волокна имеют более гладкую поверхность. Износ подшипников снижается, а сопротивление меньше, что увеличивает срок службы и снижает затраты на техническое обслуживание.
